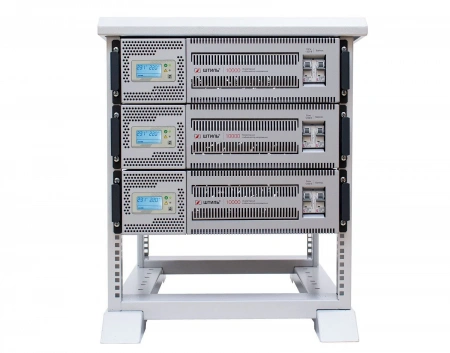

Комплект стабилизаторов Штиль IS10000RT в стойке (30 кВА)

Комплект из трех стабилизаторов IS10000RT в стойке представляет собой готовое решение по защите от нестабильного сетевого напряжения в сети 380 В однофазных ответственных электроприборов бытового или коммерческого назначения с суммарной потребляемой мощностью до 30 кВА/27 кВт, например:

• систем отопления и водоснабжения;
• систем вентиляции и кондиционирования;
• бытовых приборов и электроинструментов;
• систем освещения и световой сигнализации;
• систем безопасности и видеонаблюдения.

Стабилизаторы разработаны и производятся в России, они отлично адаптированы под специфику работы электроприборов в российских электросетях. Качество их работы подтверждено сертификатом соответствия Таможенного союза (EAC).

Стабилизаторы IS10000RT являются устройствами нового поколения с лучшими техническими характеристиками по сравнению с другими типами приборов. Основное их отличие заключается в принципе стабилизации – двойном преобразовании электрического тока, за счет чего обеспечивается:

• мгновенное срабатывание при скачках напряжения (0 мс);
• непрерывная, бесступенчатая коррекция сетевого напряжения в широком диапазоне (90-310 В) с повышенной точностью (±2%);
• выходное напряжение идеальной синусоидальной формы;
• бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.

Панель управления

Стабилизаторы оснащены светодиодной индикацией и информативным ЖК-дисплеем с кнопкой управления, с помощью которых легко контролировать работу устройств.

Наименование светодиодных индикаторов:

• «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса;
• «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения на сеть.

ЖК-дисплей отображает основные рабочие параметры устройства:

• значения напряжения на входе и выходе;
• потребляемую нагрузкой мощность и шкалу уровня загрузки стабилизатора;
• внутреннюю температуру прибора;
• аварийные сообщения о перегрузке или перегреве.

С помощью кнопки управления можно выбрать информацию для просмотра на дисплее и настроить значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

Установка и подключение

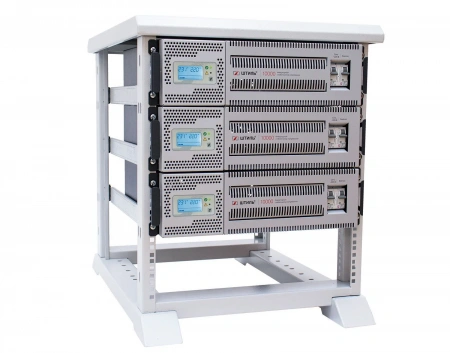

Стабилизаторы IS10000RT устанавливаются в металлическую стойку R-12-02 высотой 12U высотой 12U и надежно закрепляются специальными комплектами для монтажа по всей глубине. Также устройства могут устанавливаться вертикально на ровной горизонтальной поверхности с помощью специальных упоров. Все детали для крепления входят в комплект поставки.

Каждый стабилизатор напряжения подключается к отдельной питающей фазе (при отсутствии трехфазных электроприборов), что позволяет повысить устойчивость системы к неполадкам в электроснабжении: сбой одной из фаз не повлияет на работу двух других.

В моделях IS10000RT установлена поворотная панель управления: при смене положения устройства (с вертикального на горизонтальное или наоборот) ее положение тоже можно менять для более удобного использования.

Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на тыльной панели.

Система охлаждения

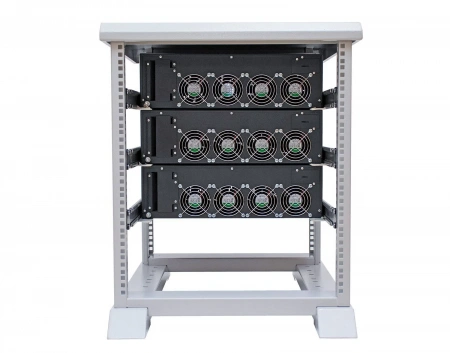

Каждый стабилизатор охлаждается принудительно с помощью 4-х малошумных вентиляторов, которые имеют адаптивную скорость вращения.

Защита

В стабилизаторах IS10000RT встроена электронная система защиты (с автовосстановлением работы) от:

• перегрузок по выходу, внутреннего перегрева и коротких замыканий;
• аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90 В или более 310 В;
• сбоев внутри устройства.

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку – от помех между фазой и нейтралью частотой до 2,5 кГц. Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.

Дополнительным преимуществом стабилизаторов является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:

• электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке;
• ручной байпас расположен на передней панели устройства и позволяет пользователю вручную перевести питание нагрузки.

Средства мониторинга

В стабилизаторах реализована возможность локального/дистанционного мониторинга работы. Для этого на задней панели каждого устройства предусмотрен слот для установки карт расширения, которые могут поддерживать следующие интерфейсы:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: SNMP/Web /Modbus TCP).

После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).

Платы не входят в базовую комплектацию и заказываются дополнительно.
